Stromquellen

Mehrdraht-Außenschweißanlagen von Uhrhan & Schwill können mit verschiedenen Stromquellen ausgestattet sein.
Alle Stromquellen, die wir mit unseren Außenschweißanlagen liefern, stammen von Lincoln Electric und werden von Uhrhan & Schwill für die Mehrdrahtverfahren optimiert.

Folgende Stromquellen stehen zur Verfügung:

Die US-DC-1000 sind als Hochleistungs-Gleichstrom-Stromquellen ideal geeignet für UP-Schweißprozesse, bei denen eine hohe Ausgangsleistung erforderlich ist. Es werden vier Stromquellen parallel geschaltet, um einen Leistungsbereich von bis zu 4000 A zu erzielen.

Stromquelle DC 1000 Ihre Vorteile auf einen Blick:

  • hohe Verfahrenssicherheit
  • hervorragende Lichtbogeneigenschaften bei konstanter Spannung oder konstantem Strom
  • hohe Wirtschaftlichkeit und dauerhafte Qualität der Schweißung
  • Datenkonstanz bei sich wiederholenden Schweißvorgängen durch stabilen Steuerungsaufbau
  • stabiler Betrieb bei Spannungsschwankungen von bis zu ± 10 % durch eingebauten Spannungsausgleich
  • leichter Zugang für Wartungstätigkeiten durch abnehmbare Seitenteile
  • konstruiert gemäß DIN EN 60974-1
  • drei Jahre Herstellergarantie auf Teile und Funktion
  • sieben Jahre Herstellergarantie auf den Leistungsgleichrichter
  • langjährige Praxiserfahrung auch in rauer Arbeitsumgebung
Leistungsbereich: 150 – 1250 A
Gewicht: 372 kg
Abmessungen
Breite x Tiefe x Höhe [mm]:
560 x 1000 x 780

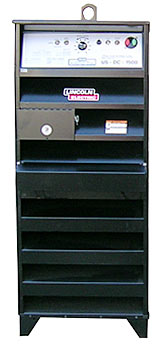

Die US-AC-1200 und die US-AC-1500 sind als elektronisch geregelte Transduktor-Wechselstromquellen ideal geeignet für UP-Schweißprozesse, bei denen eine hohe Ausgangsleistung erforderlich ist.

Stromquelle AC 1200 / AC 1500Ihre Vorteile auf einen Blick:

  • hervorragende Lichtbogeneigenschaften
  • Scott-Schaltung für zwei AC-Schweißköpfe, die gleichzeitig betrieben werden
  • Anpassung der Leistungseinstellungen durch Rheostat während der Schweißung und im Leerlauf
  • drei Ausgangsbolzen mit sich überschneidenden Bereichen
  • stabiler Betrieb bei Spannungsschwankungen von bis zu ± 10 % durch eingebauten Spannungsausgleich
  • besonders lange Betriebsdauer bei sich wiederholenden Schweißvorgängen durch Festkörperschaltungsphysik
  • leichter Zugang für Wartungstätigkeiten durch abnehmbare Seitenteile
  • UL-Zeichen
  • drei Jahre Herstellergarantie auf Teile und Funktion

US-AC-1200

Leistungsbereich: 200 – 1250 A
Gewicht: 720 kg
Abmessungen
Breite x Tiefe x Höhe [mm]:
580 x 1210 x 1460

US-AC-1500

Leistungsbereich: 240 – 1500 A
Gewicht: 820 kg
Abmessungen
Breite x Tiefe x Höhe [mm]:
580 x 1210 x 1460

Die Power Wave AC/DC 1000 ist die erste Stromquelle mit der Waveform Control Technology® für das UP-Schweißen.
Mit variablem Frequenz- und Amplitudenbereich und der Wahlmöglichkeit zwischen Wechselstrom und negativem bzw. positivem Gleichstrom erlaubt sie Ihnen eine optimale Kontrolle von Abschmelzleistung und Einbrandtiefe.

Die Phasenverschiebung zwischen den Lichtbögen kann auch während der Schweißung in der Software variiert werden, was zu einer gleichmäßigen Mehrdrahtschweißung und einer Reduzierung der Lichtbogenablenkung führt.

Stromquelle AC/DC 1000Ihre Vorteile dieser Technologie auf einen Blick:

  • Kontrolle von Abschmelzleistung und Einbrandtiefe
  • schneller Polaritätswechsel
  • optimale Lichtbogenkontrolle, auch separat für die einzelnen Drähte
  • verbesserte Effektivität und Ausfallsicherheit bei niedrigeren Betriebstemperaturen durch patentierte Coaxial Transformer Technology®
  • externe Prozessüberwachung über ArcLink, Ethernet und DeviceNet
  • stabiler Betrieb auch bei Spannungsschwankungen von bis zu ± 10 %
  • mögliche Kurvenformen: DC+, DC-, Sinus, Square Wave
Leistungsbereich: 200 – 1000 A
Gewicht: 272 kg
Abmessungen
Breite x Tiefe x Höhe [mm]:
488 x 838 x 1110
